【設備概述】

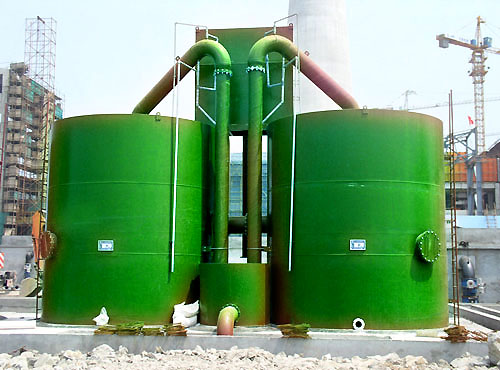

我廠開發設計制造的重力式無閥過濾器，根據多年來在各個工程成功運行經驗和各用戶反饋意見、結合我廠多年生產經驗，不斷更新完善，研制出了DLB系列改進型第三代重力式無閥過濾器。
該設備的更新完善，具備了更寬廣的處理能力和適用范圍，常規處理范圍有每小時處理20T、40T、60T、80T、100T、120T、150T、200T八個規格。另外可根據用戶不同要求設計制造其他規格及20T/H以下各個規格的單罐式重力式無閥過濾器械，同時可滿足大型循環冷卻水系統旁濾處理要求，設計制造規模更大的組合型重力式無閥過濾器，廣泛應用于石油、化工、冶金、電力、煉油、紡織等工業領域和給水等民用領域。
【原理】
水源經分配水箱進入過濾器，自上而下地過濾。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升，管沖中的水位上升。當水位上升進入虹吸輔助管內的水射器時，由于水力作用將虹管內的空氣帶走，形成負壓。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗而得以“再生”。由于不斷反洗濾層，水箱中水位下降至規定值時，虹吸作用被破壞，反洗結束，過濾裝置又重新開始工作。
【特點】
1、本裝置是國內早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
【用途】
1、用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
【適用范圍】
1、用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于3mg/l；
2、用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；
3、用于"加藥凝聚劑處理"時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l；
【選用說明】
1、表中所有標高均以基礎為±0.00計算。
2、當采用無閥過濾器作循環冷卻水旁濾處理時，可參考如下公式計算旁濾水量：
Q＝W×N/24
Q-旁濾處理水量(m3/h)；
W-循環冷卻水系統容積，包括塔底水池和管路系統容積；
N-設計過濾次數，一般為2～4次，水質差地選用高限。當缺系統容積W時，亦可按循環冷
卻水量(小時循環量)的2～5%估算。
3、平面圖中所注強制沖洗管(DN25)可接自來水管，或其他壓力>0.25Mpa的給水管，如自來水管理地鋪設時，在連接處穿出地面約0.5m安裝閥門(DN25)一個，以便在試車時使用。
4、從無閥過濾器出水至下一個構筑物，設計水位之高差，應充分考慮過濾器出水暢通，一般應為H4減去2m，再減去連接管的壓力損失。本過濾器進水水壓應大于8m。
5、表中排水管在±0.00以上接出，根據用戶要求還可以改為±0.00以下接出：即DLB-100、120、150、200四種規格的排水管標高可改為-0.45m。省去兩個彎頭，直接接入檢查井，用戶在訂貨時應在合同中注明要求。
6、為了滿足大型循環冷卻系統對旁濾處理的要求，本廠設計有組合型重力式無閥過濾裝置。規模有300m3/h、360m3/h、400m3/h、540m3/h、600m3/h、720m3/h、800m3/h、1200m3/h。每種規格又有兩種布置方案。用戶可根據使用要求向本廠索取有關資料。我廠將提供各種布置方案的詳細圖紙，為用戶加快建設進度和節省占地提供服務。
7、用戶若需要遠距離檢測過濾器的運行狀況，請在選用時說明。
【濾料用量】
|
型號
|
石英砂粒徑
|
礫石墊層
|
|
0.5～1.0mm
|
粒徑2～4mm
|
粒徑4～8mm
|
粒徑8～16mm
|
|
DLB-20
|
2.7
|
0.24
|
0.24
|
0.35
|
|
DLB-40
|
4.7
|
0.42
|
0.42
|
0.60
|
|
DLB-60
|
7.3
|
0.63
|
0.63
|
0.95
|
|
DLB-80
|
9.0
|
0.80
|
0.80
|
1.15
|
|
DLB-100
|
12.4
|
1.10
|
1.10
|
1.60
|
|
DLB-120
|
15.0
|
1.30
|
1.30
|
1.80
|
|
DLB-150
|
17.0
|
1.50
|
1.50
|
2.10
|
|
DLB-200
|
24.5
|
2.15
|
2.15
|
3.10
|
注：表中為計算重量，在訂貨時還應增加工5～10%的消耗量
【濾料的技術要求】
濾料應符合建設部部頒標準GJ24.1-88的規定。
1、石英砂濾料的破碎率和磨損率之和不應大于1.5%，密度不應小于2.55g/cm3；
2、石英砂濾料應不含可見泥土、云母和有機雜質，濾料的水浸出液應不含有毒物質。含泥量不應大于1%，密度小于2g/cm3的輕物質含量不應大于0.2%；
3、石英濾料的灼燒減量不應大于0.7%，鹽酸可溶率不應大于3.5%；
4、石英濾料的有效粒徑和不均勻系數由使用單位確定，亦可提出條件由本廠提供。
【濾料和承托料的鋪料方法】
1、過濾器安裝完畢以后，先將雜物全部清除干部，然后在過濾器內壁按承托料和濾料的各層頂高畫水平線，作為鋪料高度標記。仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以備鋪裝。
2、鋪料從下一層承托料上站立或行走，宜站在木板上操作，在一層鋪料完線后才能鋪裝上層。每層承托料的厚度應準確、均勻用刮板刮水平。高度應與鋪裝高度水平線相吻合。
3、承托料全部分層鋪裝后，再鋪裝濾料。濾料層的鋪裝高度也應與濾料層頂面高度水平相吻合，并且用刮板刮至水平。
【礫石承托料的技術要求】
1、礫石中的大部分顆粒宜接近球形；
2、礫石承托料應不含可見泥土、頁巖和有機雜質。承托料的水浸出液應不含有毒物質。含泥量不應大于1%，鹽酸可溶率不應大于5%
【操作使用說明】
1、過濾器初次運轉時，采用膠管將清水注入水箱，使水經連通管自下而上通過過濾器，以排除過濾器中的空氣。
2、過濾器初次反洗前，應將沖洗強度調整器調整到虹吸下降管直徑四分之一左右的開放度進行反沖洗，以后逐次放大開啟度，直至規定的沖洗強度為止。
3、過濾器運行后，應定期檢查濾料是否平整和受到污染，特別是用作循環冷卻水旁濾時易發生藻類對濾料表面的污染。如發現被污染，應將表面被污染的濾料（約100毫米厚）清除，更換新濾料。
【設備安裝說明】
1、要求設備基礎施工水平，在設備就位時應再找水平一次，以確保設備安裝平穩，設備與基礎預埋鋼板采用焊接。
2、配水箱與過濾器頂板支梁采用螺栓連接，以便將兩個堰口調至相同的水平標高，以配水均勻。
3、安裝虹吸管系統的法蘭接口和絲扣連接應做到不漏氣，應嚴格注意虹及輔助管頂端的控制標高。
4、除設備內應作特強防腐處理外，待設備安裝完畢后，還應對設備外壁作防腐處理，外防腐顏色可由用戶選定。
【成套供應范圍】
|
序號
|
名 稱
|
單位
|
數量
|
備注
|
|
1
|
進水分配箱
|
只
|
1
|
|
|
2
|
U型進水管
|
套
|
2
|
|
|
3
|
過濾器
|
只
|
2
|
包括沖洗水箱、連通管
|
|
4
|
虹吸管
|
套
|
2
|
包括虹吸輔助管、排水箱
|
|
5
|
進水箱與過濾器固定件
|
套
|
1
|
|
|
6
|
隨機附件
|
套
|
1
|
包括設備所需的螺栓、螺母、墊片
|
|
7
|
橡膠撓性接頭
|
套
|
1
|
包括聯接法蘭
|
